Heißluft-IR-Trocknung Computersteuerung Laminationsfilmmaschine für 1350mm Max. Webbreite

Beschreibung der Konfiguration der Beschichtungsmaschine

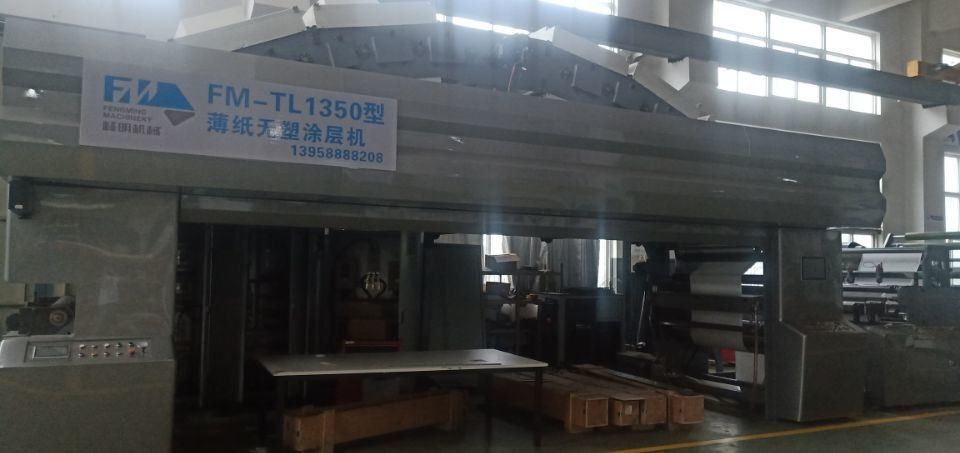

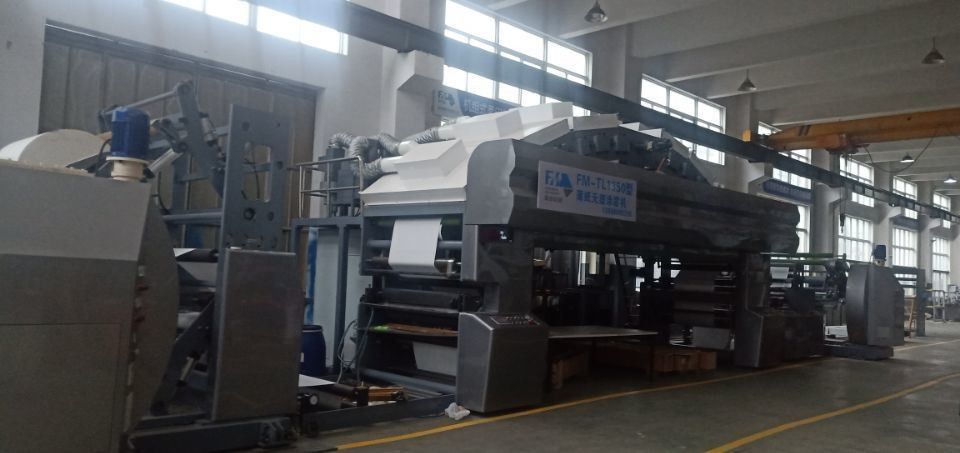

FM-TL1350 ist eine Beschichtungsmaschine mit spezieller Technologie, die von der Wenzhou Fengming Machinery Co., Ltd. entwickelt wurde.Um den Trend des grünen Umweltschutzes zu begegnen und die Herstellung von Papierprodukten effektiv durchPE- und PLA-LaminationDiese Maschine ist für dünnes Papier ohne Kunststoffbeschichtung konzipiert.und der obere Teil nimmt Touchscreen für den Austausch zwischen Mensch und Maschine an. Die Leistung der gesamten Maschine wird durch Frequenzumwandlung und Bewegungssteuerung angetrieben.Die Trocknungsanlage verwendet eine doppelte Steuerung der Temperaturregelung und der Geschwindigkeitskurvebis pSie bieten eine präzisere, sicherere und menschlichere Betriebs- und Wartungserfahrung.

HauptEelektrischeCAufstellung:

1. SteuerungssystemeYaskawa, Japan
2. Mensch-Maschine-Austausch:Die Kommission
3. Rückwicklungs- und Entwicklungsleistung: Danma
4. Beschichtung undTrocknenKraft des Ofens: Yaskawa, Japan
5. Rückkopplungssystem:Koyo, du bist ein guter Mann. Japan
6. Temperaturregelung: Omron, Japan
7. Niederspannungsgeräte: Eaton
8. Leistungsanpassung: Hanmei

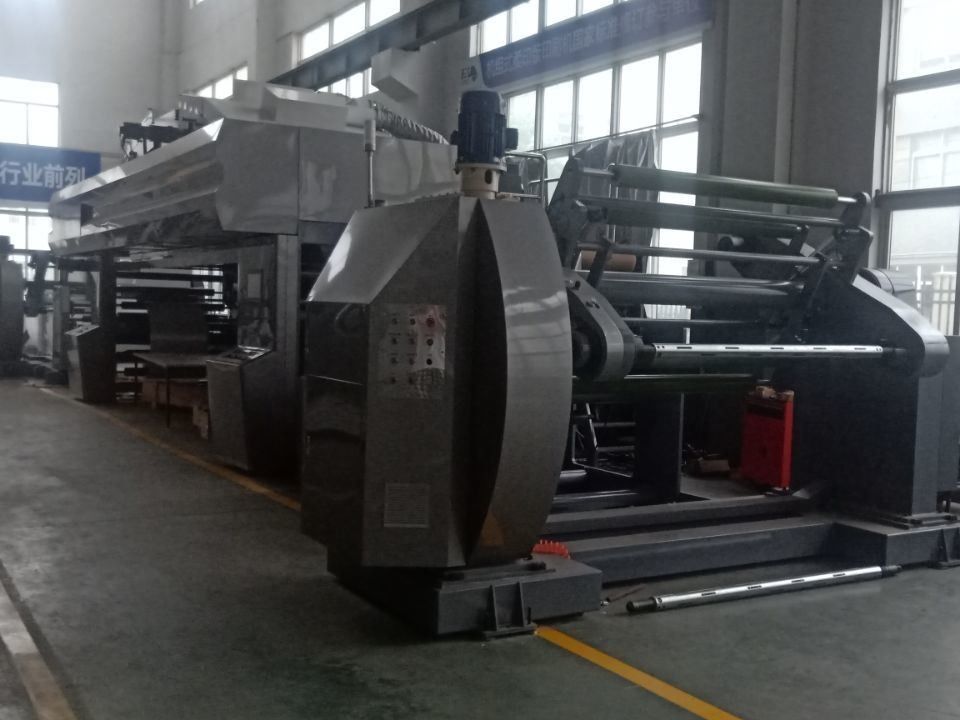

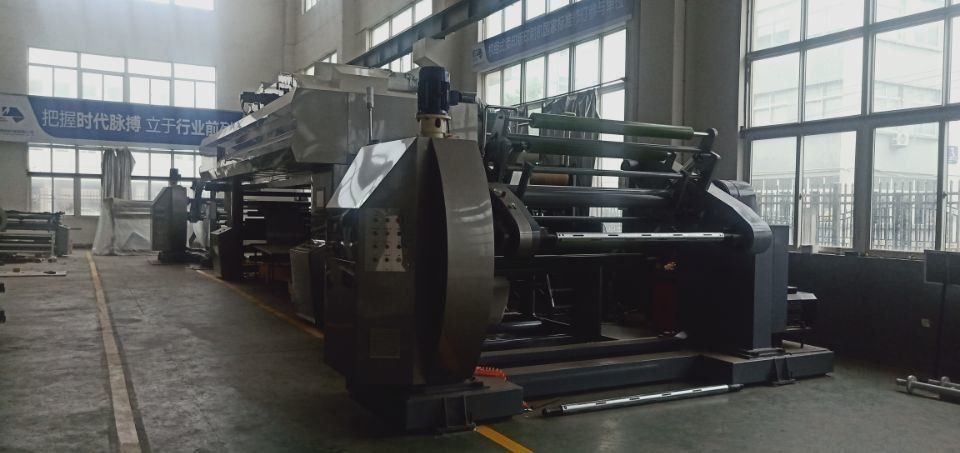

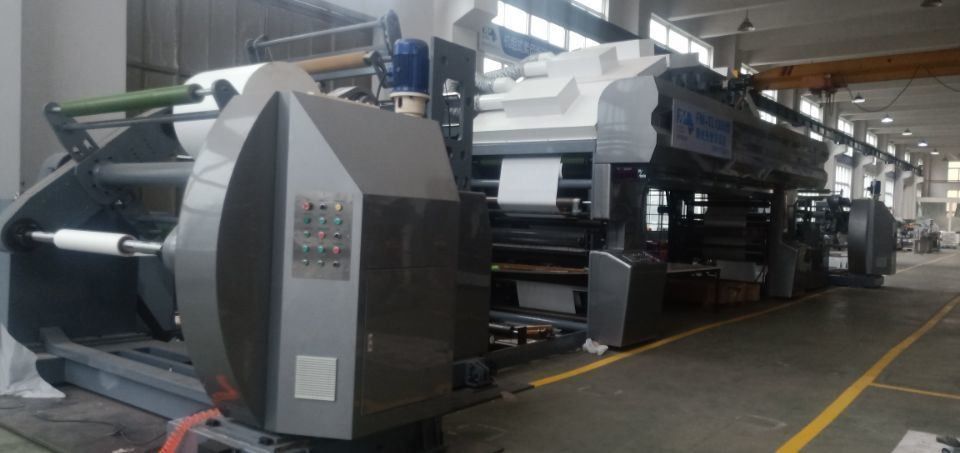

1. Entwicklungssystem: Ein automatisches, drehbares Zuführ- und Entwicklungssystem, ein asynchroner Servoantrieb für die Entwicklung, die A- und B-Achsen werden durch einen rotierenden Motor nachgeladen.Automatischer Schneidmechanismus zur Erzielung von Hochgeschwindigkeits-Non-Stop-Lip Joint-Papier.
2. Spannungsanlage mit Frequenzumrichter zur Steuerung des asynchronen Servos zur aktiven Entladung,und die Entladegeschwindigkeit wird durch Frequenzumrichter-Vektor gesteuert, um die ganze Maschine eine konstante Spannung erreichen.
3. Das Verfahren verwendet eine EPC-Korrekturvorrichtung, um die Abweichung des Originalpapiers zu korrigieren.

1. Beschichtungsvorrichtung

1. Die Beschichtung nimmt Yaskawa Servo zur Steuerung der BeschichtungAniloksRollen für die quantitative Beschichtung.
2. Der Klebevorrat wird durch eine pneumatische Membranpumpe gesteuert.

1. Trocknungsteil

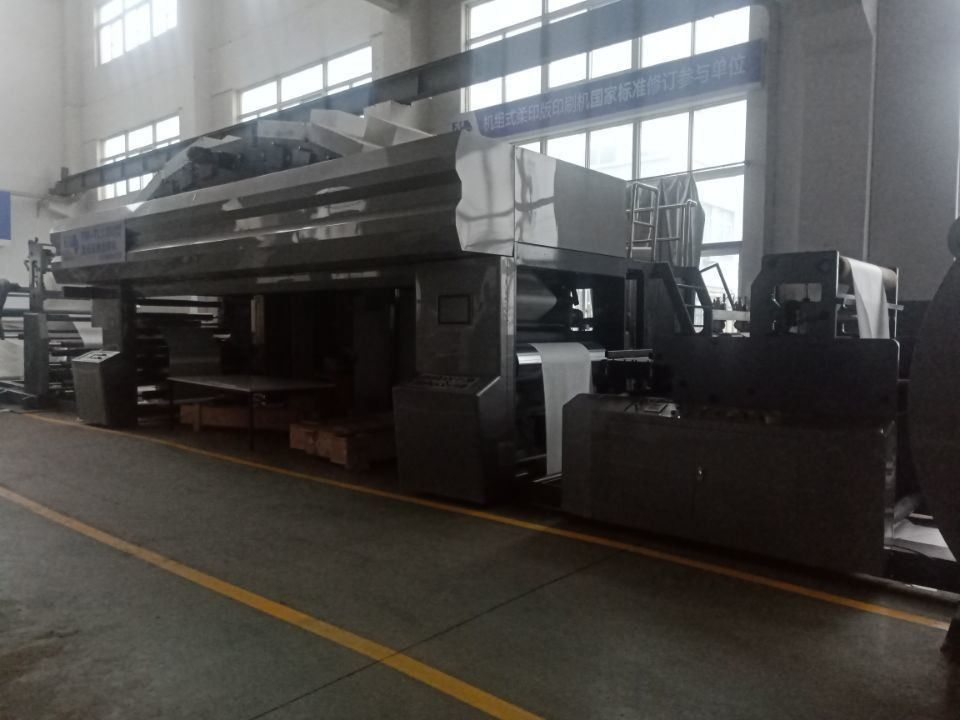

1. Fengming spezielle geschwungene dünne Papierbeschichtung Ofen
2. Der Ofen ist mit einem automatischen Papierfadenmechanismus ausgestattet, der bequemes und schnelles Fadenfaden von Papier ermöglicht und den hohen Temperaturkontakt zwischen den Arbeitern und dem Ofen vermeidet.
3. Es ist erwähnenswert, daß die einzigartige Struktur des Ofens die schwerwiegenden Probleme mit dem Krümmen und Falten nach der dünnen Papierbeschichtung wirksam lösen kann.
4. Die Durchlaufwalze im Ofen ist mit Lagern ausgestattet, aber um Kratzer zu verringern, ist ein unabhängiges Überwalz-Treibsystem speziell ausgestattet.Damit wird die Reibungsneigung der Walze reduziert.
5. Der ganze Ofen ist mit einem Abfallentladungssystem ausgestattet, das zur Abgasemission dient.
6. Der Ausgang des Ofens ist mit einem Luftkühlsystem ausgestattet, das die Oberfläche des Materials kühlt.

1. Dieses Teil ist mit einer geringen Traktionskraft ausgestattet und wird mit einem Spannungsschwingarm zur Kompensation der Geschwindigkeitsdifferenz ausgestattet.Sie müssen nur die Traktionswalze trennen)
2. Diese Gruppe ist mit einem EPC-Korrektursystem vor dem Empfang ausgestattet, das zur Korrektur derVerzerrungDie Wicklung kann eine flache Endoberfläche besser darstellen.

1. Mit einer automatischen Rollenwechselvorrichtung mit drehenden Achsen A und B.

1. Dieses System kann eine effiziente Kühleinheit nach der Luftkühlung und vor der Wicklung liefern..
2. Es gibt zwei Zwangskühlwasserrollen, die in S-Form angeordnet sind, und die Kraft der Wasserrollen stammt von einem separaten Antriebsmotor.
3. Die Energiequelle für die Kühlung ist eine unabhängige Kühl-Austausch-Einheit mit Kompressor.
